Bảng điều khiển máy cơ khí: Cấu tạo, chức năng và ứng dụng

I. Bảng điều khiển máy cơ khí là gì?

Bảng điều khiển máy cơ khí là bộ phận dùng để điều khiển, vận hành và giám sát hoạt động của máy cơ khí.

Thông qua bảng điều khiển, người vận hành có thể bật/tắt máy, điều chỉnh tốc độ, theo dõi thông số và xử lý các trạng thái hoạt động của thiết bị.

II.    Cấu tạo của bảng máy điều khiển

Bảng điều khiển máy cơ khí là nơi tập trung các thiết bị điện và điều khiển, giúp người vận hành dễ dàng khởi động, điều chỉnh, giám sát và kiểm soát hoạt động của máy. Tùy theo từng loại máy và dây chuyền sản xuất, bảng điều khiển có thể được thiết kế với cấu tạo khác nhau. Tuy nhiên, một bảng điều khiển máy cơ khí thường cơ bản có đầy đủ các bộ phận như sau:

1.   Vỏ, tủ bảng điều khiển

Đây là phần bên ngoài dùng để bảo vệ các thiết bị điện và linh kiện bên trong khỏi bụi bẩn, va đập và các tác động từ môi trường. Tủ điều khiển thường được làm bằng thép sơn tĩnh điện hoặc vật liệu phù hợp với điều kiện làm việc của máy.

2. Màn hình HMI

Màn hình HMI giúp người vận hành theo dõi và điều chỉnh các thông số của máy. Trên màn hình có thể hiển thị tốc độ, nhiệt độ, áp suất, trạng thái hoạt động, cảnh báo lỗi và nhiều thông tin khác tùy theo thiết kế của hệ thống.

3. Bộ điều khiển PLC

PLC là bộ điều khiển trung tâm của hệ thống. Thiết bị này tiếp nhận tín hiệu từ các cảm biến và nút điều khiển, sau đó xử lý dữ liệu và đưa ra lệnh để điều khiển động cơ, van, cơ cấu chấp hành và các thiết bị khác.

4. Nút nhấn và công tắc điều khiển

Các nút nhấn và công tắc được sử dụng để thực hiện những thao tác như khởi động, dừng máy, lựa chọn chế độ vận hành hoặc điều chỉnh một số chức năng của thiết bị

5. Đèn báo và thiết bị cảnh báo

Đèn báo giúp người vận hành nhanh chóng nhận biết trạng thái của máy, chẳng hạn như máy đang hoạt động, dừng máy hoặc xảy ra sự cố. Một số hệ thống còn được trang bị còi hoặc đèn cảnh báo khi phát hiện lỗi.

6. Thiết bị đóng cắt và bảo vệ

Bảng điều khiển thường có các thiết bị như aptomat, cầu chì, contactor, relay và các thiết bị bảo vệ khác. Những thiết bị này giúp đóng cắt nguồn điện và bảo vệ hệ thống khi xảy ra quá tải, ngắn mạch hoặc các sự cố về điện.

7. Hệ thống dây điện và đầu nối

Dây điện, thanh đấu nối và các đầu nối có nhiệm vụ kết nối PLC, HMI, biến tần, động cơ, cảm biến và các thiết bị khác trong hệ thống. Việc bố trí dây điện khoa học giúp hệ thống hoạt động ổn định và thuận tiện cho việc kiểm tra, bảo trì.

8. Cảm biến

Cảm biến được lắp đặt tại các vị trí phù hợp trên máy để thu thập thông tin về quá trình vận hành như vị trí, tốc độ, nhiệt độ, áp suất hoặc trạng thái của vật liệu. Tín hiệu từ cảm biến được truyền về hệ thống điều khiển để xử lý.

Nhờ sự kết hợp của các bộ phận trên, bảng điều khiển giúp người vận hành kiểm soát máy móc một cách thuận tiện, chính xác và an toàn, đồng thời hỗ trợ quá trình tự động hóa trong các dây chuyền sản xuất công nghiệp.

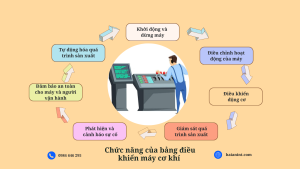

III. Chức năng của bảng điều khiển máy cơ khí

1. Khởi động và dừng máy

Bảng điều khiển cho phép người vận hành bật, tắt hoặc dừng máy khi cần thiết thông qua nút nhấn, công tắc hoặc màn hình HMI.

 2. Điều chỉnh hoạt động của máy

 Người vận hành có thể điều chỉnh các thông số như tốc độ động cơ, lực căng, nhiệt độ, áp suất… tùy theo loại máy và dây chuyền.

  3. Điều khiển động cơ

Thông qua biến tần, PLC và các thiết bị điện khác, bảng điều khiển có thể điều khiển tốc độ, chiều quay và trạng thái hoạt động của động cơ. Bảng điều khiển cho phép người vận hành bật, tắt hoặc dừng máy khi cần thiết thông qua nút nhấn, công tắc hoặc màn hình HMI.

   4. Giám sát quá trình sản xuất

 Màn hình HMI hiển thị các thông số và trạng thái hoạt động của máy. Người vận hành có thể biết máy đang chạy như thế nào mà không cần kiểm tra từng bộ phận.

   5. Phát hiện và cảnh báo sự cố

Khi máy xảy ra lỗi như quá tải, nhiệt độ cao, mất tín hiệu cảm biến hoặc các vấn đề khác, hệ thống có thể hiển thị cảnh báo để người vận hành xử lý.

   6. Đảm bảo an toàn cho máy và người vận hành

Các thiết bị bảo vệ như aptomat, relay, nút dừng khẩn cấp… giúp hạn chế nguy cơ hư hỏng thiết bị và đảm bảo an toàn trong quá trình vận hành.

   7. Tự động hóa quá trình sản xuất

 PLC và các thiết bị điều khiển giúp máy thực hiện các công đoạn theo chương trình cài đặt sẵn, giảm thao tác thủ công và giúp quá trình sản xuất ổn định hơn.

  IV. Ứng dụng của bảng điều khiển máy cơ khí

Bảng điều khiển máy cơ khí được sử dụng rộng rãi trong các nhà máy và dây chuyền sản xuất công nghiệp như:

• Dây chuyền gia công thép
• Dây chuyền sản xuất ống thép
• Dây chuyền mạ kẽm
• Máy gia công cơ khí
• Hệ thống hóa tự động nhà máy
• Dây chuyền sản xuất công nghiệp.
